    닥트타입 트로리바는 밀폐형 절연제품으로 이동하는 모든대차(크레인,호이스트,풀러,스태커 크레인)등에
    안전하게 전원공급이 가능한 장치로 닥트 내부에 동선이 삽입되어 있기에 동선의 부식이 적으며
    고무카바를 취부하여 옥외 및 분진, 가스, 수분 등이 발생하는 열악한 환경에도 설치가 가능한 제품입니다.

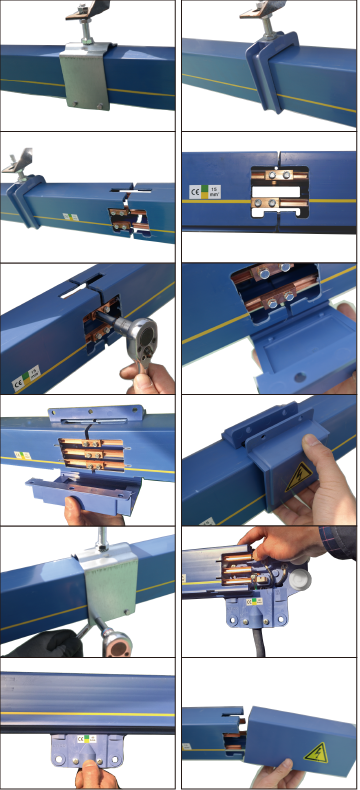

    1. 인입전원의 위치를 확인 후 브라켓을 부착하기 위한 거리를
       산정한다.

    2. 브라켓 제작 시 유동지지대를 취부시키기 위해 볼트 규격
       M10 size의 장공형태로 제작하여 구조물에 수직, 수평을
       맞추어 용접 혹은 조립식으로 부착한다.

    3. 유동지지대 및 고정지지대를 브라켓에 조립 시 수평 및
       수직을 맞추어 취부한다.

    4. 닥트를 유동 및 고정지지대에 취부하며 도체 연결 시 닥트
       한쪽면의 노란실선(접지선)이 연속적으로 이어지게 설치
       되어야 한다.
       닥트의 취부가 끝난 후, 도체와 도체를 볼트타입의 콘넥터로
       연결 후 연결덮개를 조립한다.

    5. 닥트 및 도체의 연결이 끝난 후, 한쪽 끝 또는 중앙에
       전원공급박스를 설치하고, 대차 및 크레인이 정지하여 있는
       위치에 집전기 걸이를 부착하여 집전기를 취부한다.

    6. 끝마개를 이용하여 한쪽 또는 양쪽 끝단을 마무리하고,
       필요 시 고무카바를 하우징 하부에 취부한다.

    7. 전원 공급 박스에 인입(Main)전원을 연결하고 집전기와
       대차의 전원을 연결한다.
