L Type 설치방법
설치방법

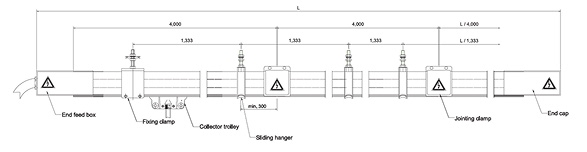

인입전원의 위치를 확인 후 브라켓을 부착하기 위한 거리를 산정합니다.
브라켓 제작 시 유동지지대를 취부시키기 위해 볼트 규격 M10 사이즈의 장공 형태로 제작하여 구조물에 수직, 수평을 맞추어 용접 혹은
조립식으로 부착합니다.
유동지지대 및 고정지지대를 브라켓에 조립 시 수평 및 수직을 맞추어 취부합니다.
닥트를 유동 및 고정지지대에 취부하며 도체 연결 시 닥트 한쪽 면의 노란 실선(접지선)이 연속적으로 이어지게 설치되어야 한다.
닥트의 취부가 끝난 후, 도체와 도체를 볼트 타입의 콘넥터로 연결 후 연결덮개를 조립합니다.
닥트 및 도체의 연결이 끝난 후, 한쪽 끝 또는 중앙에 전원 공급박스를 설치하고, 대차 및 크레인이 정지하여 있는 위치에 집전기 걸이를 부착하여
집전기를 취부합니다.
끝마개를 이용하여 한쪽 또는 양쪽 끝단을 마무리하고, 필요 시 고무커버를 하우징 하부에 취부합니다.
전원 공급 박스에 인입(Main) 전원을 연결하고 집전기와 대차의 전원을 연결합니다.
설치 후 점검사항
닥트의 설치 상태가 주행 레일과 수직 및 수평이 맞는지 확인합니다.
닥트가 Sliding이 잘 되도록 유동지지대가 부착되어 있는지 확인합니다.
닥트의 노란 실선(접지선)이 연속적으로 이어져 있는지 확인합니다.
집전기 주행 시 장애물이 없는지 확인합니다.
운용 시 점검사항
정기 점검 시 또는 주기적으로 집전기의 상태를 점검합니다.
카본 브러쉬의 일반적인 주행거리는 약 5,000km이나, 현장 여견 및 환경에 따라 차이가 있으므로 점검 시 마모 상태를 확인하여
필요시 교체하도록 합니다.

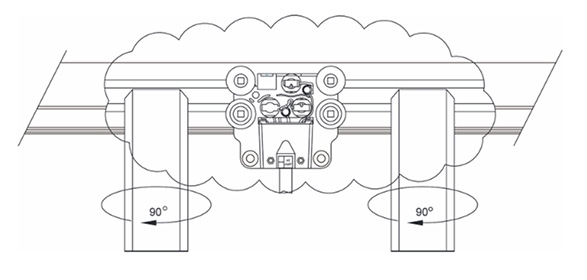

집전기 점검방법
PVC 닥트의 끝단이나 레일의 연결부에서 집전기를 빼내어 점검이 가능하나 상황이 여의치 않을 경우 메인전원 차단 후 PVC 닥트의 폭보다
조금 넓은 나무토막 등을 집전기의 앞뒤로 삽입 후 나무토막을 비틀어 하우징을 강제로 벌려 집전기를 빼낼 수 있습니다.
집전기를 삽입할 시에는 상(Phase) 바뀜이 없도록 방향을 확인하고 꺼낼 때와 같은 방법으로 하우징을 벌린 후, 집전기의 각 브러쉬가 바른 위치에
가도록 확인하며 집전기를 삽입한 후 나무토막을 제거합니다. (긴급상황 시 조치법으로 보다 안전에 유의하여 조치합니다.)
